鋁合金超級管固定管夾
產品型號：De20-DN200
包裝規格: 透明袋塑封
產品顏色：黑色
適用范圍：壓縮空氣、惰性氣體、真空及氮氣
產品特點：鋁合金管道管夾是一種用于連接管道的重要工具，它在各個領域都有著廣泛的應用。無論是在建筑、化工、自動化控制還是工業制造等領域，鋁合金管道管夾都扮演著至關重要的角色。
-
鋁合金管道管夾是一種用于連接管道的重要工具，它能夠確保管道的穩固，從而保證了系統的正常運行。在工業、建筑、給水排水、暖通空調等領域中，管道的連接是非常重要的環節，而管道管夾的使用則是不可或缺的。管道管夾采用高強度材質制作，具有很好的機械性能和抗壓能力，能夠承受一定的外力，從而確保管道連接的穩固性。卡箍式管夾是一種常見的管道連接工具，它通過夾緊力將管道連接在一起，具有結構簡單、安裝方便的特點。
產品介紹
鋁合金管管夾50 以上管道原則上標配 2 個管夾，50 以下標配 3 個管夾，管夾置于承重處，一條管必須要有一個硬性支架，防止管道晃動，車間環路最低處要安裝排水點（管道低部開快換），終端用氣點從主管道側邊或上邊取點的原則，下降管超過 4米的中間要加管夾，管夾離開孔接頭大約 1.5 米，防止管道熱脹冷縮應力。
管道輔材描述-

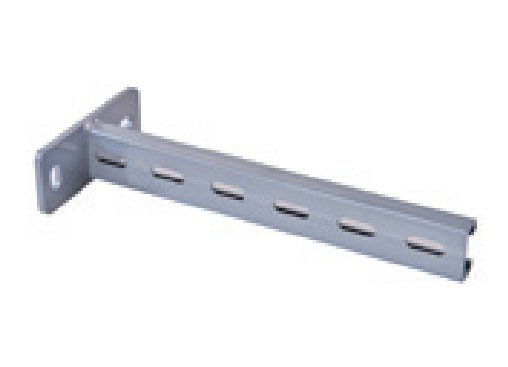

懸臂支架
-
零件編號 規格 20150083001 300mm 2015008301 500mm
-
二維連接件
-
零件號 規格 產品描述 200600V200 M10*3mm 二維連接件.M10*3mm 200601V200 M10*6mm 二維連接件.M10*6mm 注:每個二維碼件需配2 個m10 膠套螺母及2 個m10 外六角螺栓、2 個平墊。
-

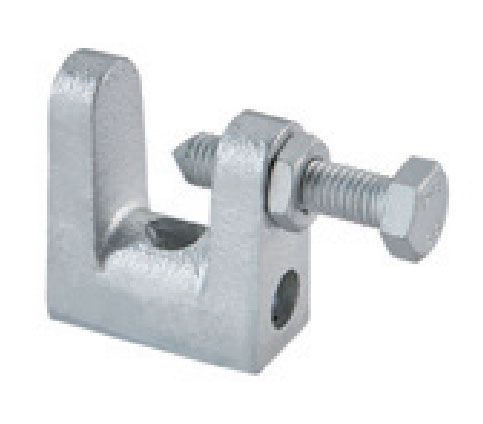

老虎牙
-
零件號 規格 產品描述 200600W501 M8 老虎牙 200600W502 M10 老虎牙 200600W503 M11 老虎牙
-

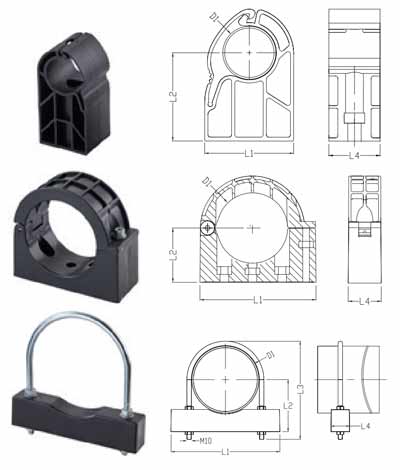

管夾
-
產品編號 產品規格 L1(mm) L2(mm) L3(mm) L4(mm) D1(mm) 16222100 De20 31.5 34.5 - 40 20.1 16332100 De25 43 34.5 - 40 24.8 16442100 De32 46 69 - 40 32.2 16552100 De42 69.5 69 - 40 42 2006552100 DN50 74 69 - 40 50.6 2006662100 DN65 88.3 69 - 40 63.8 2019882100 DN80 147 60 - 42 88.9 2006992100 DN100 147 60 - 42 100.2 2019CC2100 DN125 195 115 210 40 133 2019AA2100 DN150 240 115 217 40 148.2 2019BB2100 DN200 275 115 247 40 205

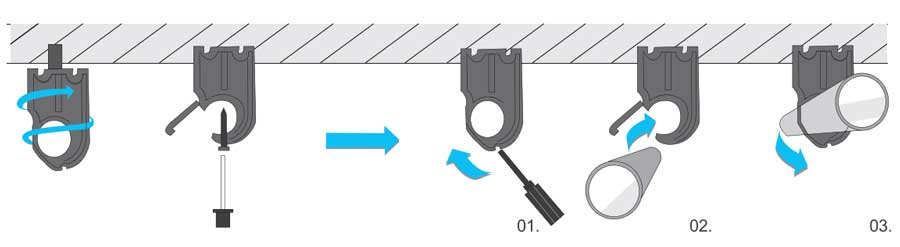

安裝指南固定夾的使用
FST pipe 系統中的管固定夾是專門為FST pipe 鋁管設計的，可方便使用，并自動良好的使用FST pipe 鋁管的膨脹和收縮，以確保系統的安全，確保只使用FSTpipe 的專用固定管夾固定管路。

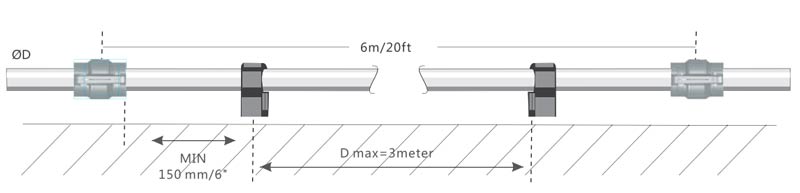

固定夾離管接頭的最小距離應為150MM，確保接頭部分管路的膨脹和收縮。
- 鋁合金管道管夾
產品優勢
- 除了產品設計上保證管路系統配合運行的可靠性和靈活性外，公司依托自身強大的研發設計技術及生產設備在材質上也獨具匠心，核心部件采用優質鋁合金，使輸送管路更牢靠和節能。
-
定制服務
產品規格系列豐富，基本上能滿足幾何形狀的管路設計與工況需求。如果有進一步要更靈活調整產品的配置，優化管路系統連接的方式，我們可以根據用戶的要求進行產品定制。公司技術力量雄厚，機臺設備配套齊全，模具系列規格多，為您提供壓縮空氣源到用氣端的完全解決方案。
-
連接技術

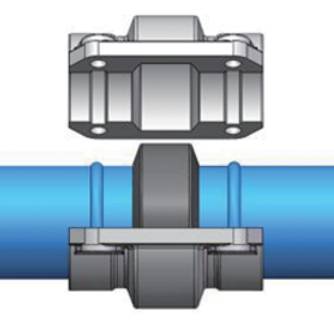

管對接是實現卡壓和卡凸方式連接的重要橋梁和樞紐，與傳統的絲接和焊接施工技術相比較具有結構合理、受力強度高，起到自密封作用，使用壽命長，保證了管道受足夠的拉力時不被拉脫,連接管道處于柔性狀態的優點。具有安裝和維修簡潔、方便，在壓縮空氣管網系統上具有較高的推廣價值。
-
密封原理

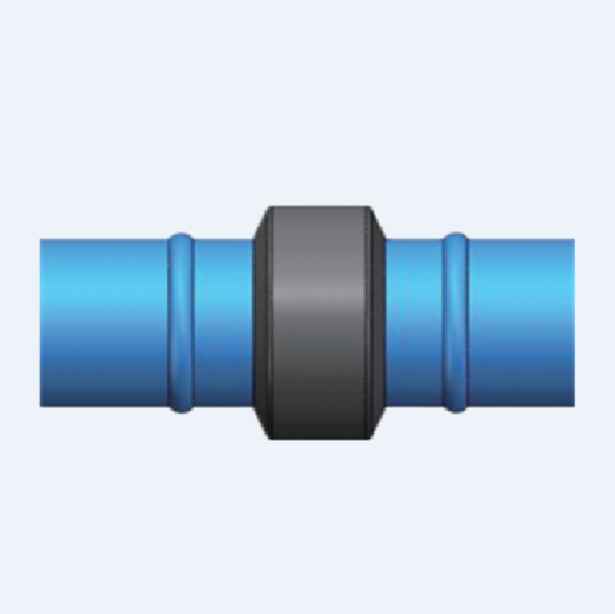

密封圈嵌裝到卡箍內后，管件主體尺寸形狀與密封圈一致，當管內介質充滿密封圈內腔時，密封圈在錐形密封止口的封閉空間中蓄力膨脹，脹滿空間，塞實管件主體與承插進來的管之間的一切間隙，介質的工作壓力使密封圈實現密封，更將工作壓力傳遞給管及管件，達到管件主體與管之間的密封。
-
結構設計
在現有的管道添加下降支管或增加設備用氣點，管件中具有快速安裝的開孔接頭可以方便的解決這個問題，不再需要拆卸原來管路進行處理，只要用金屬鉆頭在管子上開個洞，隨時隨地拓展一條支管出來，省時省力。對新鋪設的管路也不需額外預留設備用氣點，更好地根據設備的位置進行量身定制。

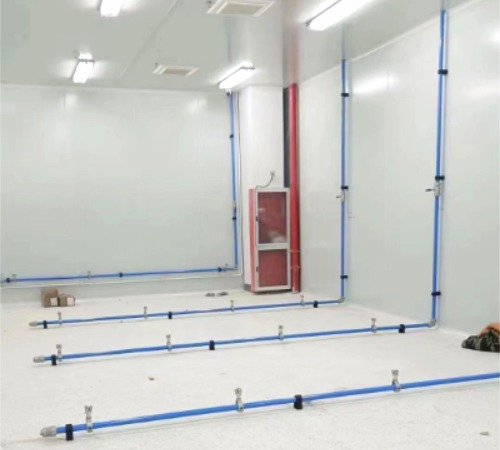

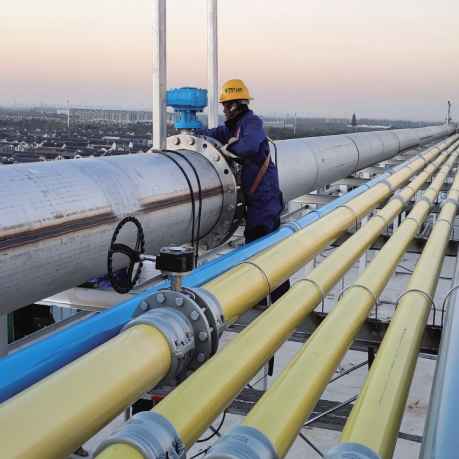

鋁合金管路應用行業隨著工業的迅速發展，傳統工業管道已經無法滿足客戶對壓縮空氣的更高要求，而鋁合金管道跟隨工業發展，能幫客戶解決后顧之憂。鋁合金管道具有輕質高強、耐腐蝕性強、易于安裝維護、節能環保等優勢，在汽車及配件、新能源、輕工業、重工業、電子電器、機械制造、食品飲料、煙草制造、軍工、醫藥醫療、航空航天等領域廣泛應用。隨著科技水平的發展和社會需求的不斷變化，我們將不斷的對產品升級和完善，以更好地滿足各行業的需求。本著“以質求生，以誠為本”的原則，一路既往竭誠為客戶提供更優質的產品，更完善的服務，為客戶創造更多價值。
- 電子行業
- 紡織行業
- 軍工制造
- 機械制造
- 汽車制造
- 食品飲品
鋁合金管路技術參數
- 藍色鋁合金管道
- 灰色鋁合金管道
- 黃色鋁合金管道
鋁合金管道技術參數 產品編號 產品規格 外徑（mm） 內徑（mm） 管長 產品描述 17226000 20 20 17.1 6 20*1.45 17336000 25 24.8 21.9 6 24.8*1.45 2015336000 32 32.2 29 6 32.3*1.6 17556000 42 42 38.2 6 42*1.9 H2015556002 50 50.6 46.4 6 50.6*2.1 2019666002 65 63.5 58.9 6 63.5*2.3 2019886002 80 88.9 83.7 6 88.9*206 2015996002 100 100.2 94.7 6 100.2*2.6 16CC6002 125 133 127.5 6 133*2.75 2015AA6002 148 148.2 142.2 6 148.2*3 2015BB6002 200 205 198.6 6 205*3.2 -
